È possibile utilizzare la lamiera in Nitinol nelle applicazioni con attuatori?

È possibile utilizzare il foglio in Nitinol nelle applicazioni con attuatori?

Il nitinol, una lega unica composta principalmente da nichel e titanio, è stata oggetto di grande interesse in vari settori grazie alle sue notevoli proprietà, come l'effetto memoria di forma e la superelasticità. In qualità di fornitore di fogli in Nitinol, mi viene spesso chiesto se i fogli in Nitinol possono essere utilizzati efficacemente nelle applicazioni con attuatori. In questo blog approfondirò questa domanda, esplorando le caratteristiche della lastra in Nitinol, i requisiti delle applicazioni degli attuatori e il potenziale della lastra in Nitinol in questo campo.

Comprendere il foglio di Nitinol

Il foglio di Nitinol è una forma piatta e sottile della lega di Nitinol. Eredita tutte le proprietà distintive del Nitinol, che sono il risultato di una trasformazione di fase reversibile tra austenite e martensite. L'effetto memoria di forma consente al Nitinol di ritornare alla sua forma originale quando riscaldato al di sopra di una certa temperatura, mentre la superelasticità gli consente di subire grandi deformazioni e quindi recuperare la sua forma originale dopo la rimozione dello stress applicato.

La produzione della lamiera di Nitinol prevede una serie di processi precisi, tra cui fusione, forgiatura, laminazione e trattamento termico. Questi processi garantiscono che la lamiera abbia lo spessore, la qualità superficiale e le proprietà meccaniche desiderate. Lo spessore della lastra di Nitinol può variare da pochi micrometri a diversi millimetri, a seconda delle specifiche esigenze applicative.

Requisiti delle applicazioni dell'attuatore

Gli attuatori sono dispositivi che convertono l'energia in movimento meccanico. Sono ampiamente utilizzati in vari campi, come la robotica, l’aerospaziale, l’automotive e l’ingegneria biomedica. I requisiti prestazionali per gli attuatori includono in genere un'elevata potenza in uscita, un controllo preciso del movimento, tempi di risposta rapidi e affidabilità a lungo termine.

L'elevata potenza erogata è fondamentale affinché gli attuatori possano eseguire attività quali sollevamento, spinta o trazione. Il controllo preciso del movimento consente all'attuatore di spostarsi in una posizione specifica o seguire con precisione un percorso predefinito. Il rapido tempo di risposta garantisce che l'attuatore possa reagire rapidamente ai segnali di controllo, il che è essenziale nelle applicazioni in cui è richiesto il funzionamento in tempo reale. L'affidabilità a lungo termine è necessaria per garantire il funzionamento continuo e stabile dell'attuatore per un periodo prolungato.

Vantaggi dell'utilizzo del foglio di Nitinol nelle applicazioni degli attuatori

Elevato rapporto forza/peso

La lastra in nitinol ha un elevato rapporto forza/peso, il che significa che può generare una forza relativamente grande pur essendo leggera. Ciò è particolarmente vantaggioso nelle applicazioni in cui il peso è un fattore critico, come nel settore aerospaziale e della robotica. Ad esempio, in un braccio robotico, un attuatore basato su fogli di Nitinol può fornire la forza necessaria per il movimento senza aggiungere peso eccessivo, consentendo al robot di operare in modo più efficiente.

Memoria di forma e superelasticità

L'effetto memoria di forma e la superelasticità della lastra in Nitinol offrono vantaggi unici nella progettazione degli attuatori. Con l'effetto memoria di forma, la lastra di Nitinol può essere programmata per cambiare forma in risposta ai cambiamenti di temperatura. Questa proprietà può essere utilizzata per creare attuatori attivati ​​dal calore, eliminando in alcuni casi la necessità di complessi sistemi di controllo meccanici o elettrici. La superelasticità, d'altro canto, consente al foglio di Nitinol di resistere a grandi deformazioni senza danni permanenti, fornendo un elevato grado di flessibilità e durata nelle applicazioni con attuatori.

Design compatto

La lastra in nitinol può essere fabbricata in forme sottili e compatte, il che è vantaggioso per le applicazioni in cui lo spazio è limitato. Ad esempio, nei robot in miniatura o nei dispositivi medici, le dimensioni compatte degli attuatori in fogli di Nitinol ne consentono l'integrazione in spazi ridotti senza sacrificare le prestazioni. Ciò consente anche lo sviluppo di progetti più snelli ed efficienti.

Sfide e limiti

Controllo della temperatura

Una delle sfide principali nell'utilizzo delle lastre in Nitinol nelle applicazioni degli attuatori è il controllo della temperatura. L'effetto memoria di forma del Nitinol dipende fortemente dalla temperatura ed è necessario un controllo preciso della temperatura per garantire prestazioni costanti e precise dell'attuatore. In alcuni ambienti, mantenere la temperatura adeguata può essere difficile, il che può portare a variazioni nella potenza erogata dall'attuatore e nel controllo del movimento.

Fatica e durata

Sebbene il Nitinol abbia una buona resistenza alla fatica, cicli ripetuti dell'effetto memoria di forma o della deformazione superelastica possono comunque portare a danni da fatica nel tempo. Ciò può influire sull'affidabilità a lungo termine dell'attuatore. Pertanto, sono necessarie un'attenta progettazione e selezione dei materiali per ridurre al minimo il rischio di cedimento per fatica.

Tempo di risposta

Il tempo di risposta degli attuatori in fogli di Nitinol può essere relativamente lento rispetto ad alcuni attuatori tradizionali, come gli attuatori elettromagnetici. Il tempo necessario affinché la lastra di Nitinol si riscaldi o si raffreddi per ottenere la trasformazione di fase desiderata può limitarne l'applicazione in scenari operativi ad alta velocità.

Applicazioni degli attuatori in fogli di Nitinol

Ingegneria biomedica

Nell'ingegneria biomedica, gli attuatori a fogli di Nitinol hanno mostrato un grande potenziale. Ad esempio, possono essere utilizzati in dispositivi chirurgici minimamente invasivi. Le dimensioni compatte e la biocompatibilità del Nitinol lo rendono adatto all'uso all'interno del corpo umano. Un attuatore in lamiera di Nitinol può essere utilizzato per controllare il movimento di uno strumento chirurgico, fornendo una manipolazione precisa e delicata durante l'intervento.

Aerospaziale

Nell'industria aerospaziale, gli attuatori in fogli di Nitinol possono essere utilizzati per vari scopi, come il controllo della forma delle ali degli aerei o la regolazione della posizione dei componenti dei satelliti. L'elevato rapporto forza/peso e le proprietà di memoria di forma del Nitinol lo rendono un'opzione interessante per queste applicazioni, dove la riduzione del peso e il controllo preciso sono essenziali.

Robotica

La robotica è un altro campo in cui possono essere applicati gli attuatori in fogli di Nitinol. Possono essere utilizzati per creare giunti robotici flessibili e leggeri. La superelasticità del Nitinol consente ai giunti di sopportare grandi deformazioni, consentendo al robot di eseguire movimenti complessi.

Confronto con altri materiali per attuatori

Se confrontato con altri materiali comuni per attuatori, come materiali piezoelettrici ed elettromagnetici, il foglio di Nitinol presenta vantaggi e svantaggi unici.

I materiali piezoelettrici offrono tempi di risposta molto rapidi e alta precisione, ma in genere hanno una forza e una corsa limitate. Gli attuatori elettromagnetici possono fornire un'elevata forza in uscita e una risposta rapida, ma sono spesso ingombranti e consumano una quantità relativamente grande di energia. Gli attuatori in lamiera di nitinol, d'altro canto, offrono un buon equilibrio tra potenza erogata, compattezza e capacità di operare in vari ambienti, sebbene possano presentare limitazioni in termini di tempo di risposta e controllo della temperatura.

Conclusione

In conclusione, la lastra in Nitinol ha un potenziale significativo per l'uso nelle applicazioni degli attuatori. Le sue proprietà uniche, come l'elevato rapporto forza/peso, l'effetto memoria di forma e la superelasticità, lo rendono adatto per un'ampia gamma di applicazioni in diversi settori. Tuttavia, ci sono anche sfide da affrontare, come il controllo della temperatura, l’affaticamento e i tempi di risposta.

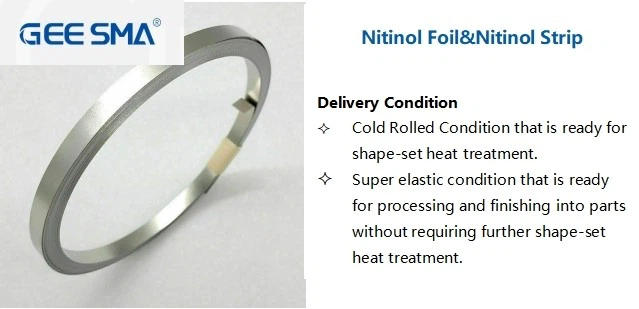

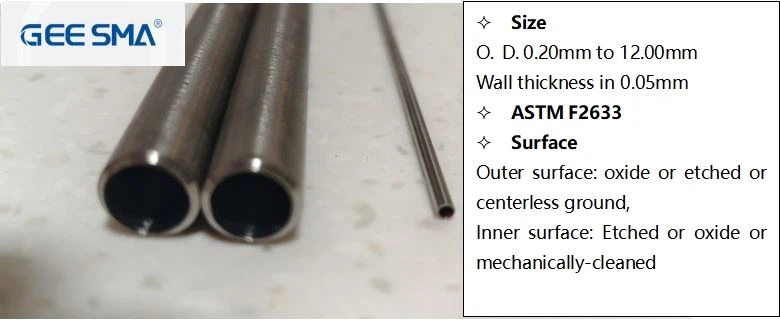

In qualità di fornitore diFoglio di nitinol, ci impegniamo a fornire prodotti in lastre di Nitinol di alta qualità e supporto tecnico per aiutare i nostri clienti a superare queste sfide e sfruttare appieno i vantaggi di Nitinol nella progettazione degli attuatori. Offriamo anche prodotti correlati comeTubi in nitinoloELamina di nitinolo e striscia di nitinoloper soddisfare le diverse esigenze applicative.

Se sei interessato a utilizzare la lastra in Nitinol per le tue applicazioni con attuatori o hai domande sui nostri prodotti, non esitare a contattarci per ulteriori discussioni e trattative di approvvigionamento. Non vediamo l'ora di lavorare con voi per sviluppare soluzioni innovative utilizzando la tecnologia Nitinol.

Riferimenti

1. Otsuka, K. e Wayman, CM (1998). Materiali a memoria di forma. Stampa dell'Università di Cambridge.
2. Duerig, TW, Melton, KN, Stöckel, D., & Wayman, CM (1990). Aspetti ingegneristici delle leghe a memoria di forma. Butterworth-Heinemann.
3. Liu, Y. e Sun, Y. (2018). Recenti progressi nelle leghe a memoria di forma a base NiTi per applicazioni biomediche. Giornale di scienza e tecnologia dei materiali, 34(10), 1831-1844.
